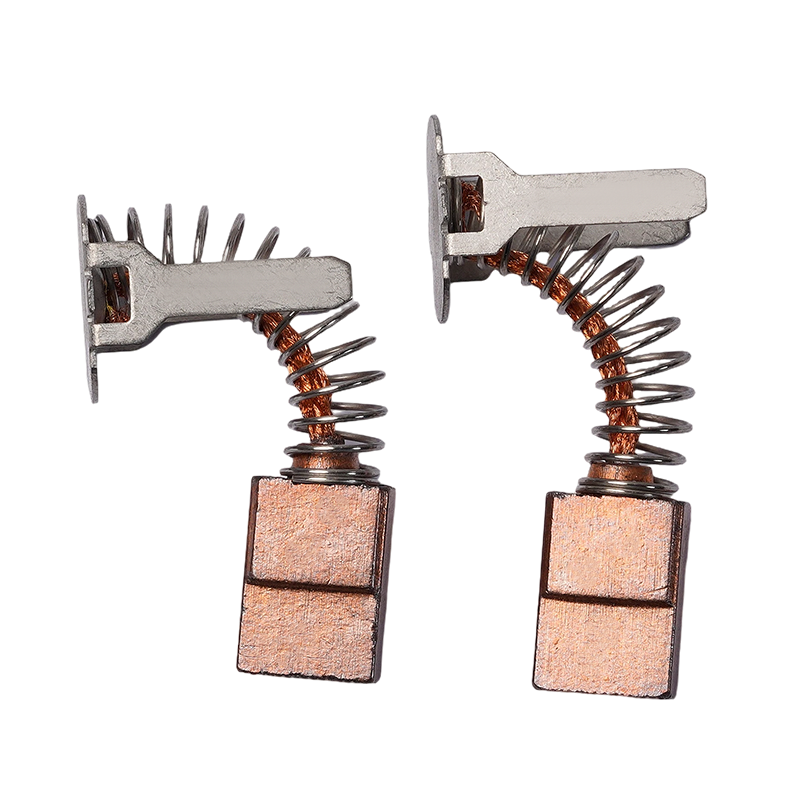

電動工具カーボンブラシが極端な断続的な負荷サイクルに耐えることを保証する特殊な材料グレードと組成特性は何ですか?
ドリル、アングル グラインダー、丸鋸、ロータリー ハンマーなどの電動工具は、極端な断続的な動作が特徴です。それらのデューティ サイクルには、高い始動トルク、毎分数千回転までの急速な加速、高電流ピーク、および頻繁な熱サイクルが必要です。パワーツール カーボン ブラシは、これらのシステムの重要な電気リンクとなるように設計されており、コンポーネントの寿命、最適なツール機能、およびユーザーの安全を確保しながら、これらのピーク負荷に対処するように特別に設計されています。
これらのデバイスの独特な動作プロファイルには、材料科学への高度なアプローチが必要です。 オリジナルボッシュツールカーボンブラシメーカー 標準的なカーボンコンポーネントがすぐに破壊されてしまうような条件下でも、低い電気抵抗と高い機械的弾性を維持する材料組成を選択する必要があります。
極限の耐久性のための材料構成:
ブラシの材料組成は、電動工具環境で繰り返される機械的衝撃や熱的衝撃にブラシが耐えられるかどうかの主な決定要因です。
樹脂結合エレクトログラファイトグレード: 高 RPM ドリルや精密鋸など、中程度の電流と優れた機械的安定性を必要とする高速ツールには、特殊な樹脂結合エレクトログラファイト グレードが採用されています。これらのグレードは、高純度のエレクトログラファイトを、強い圧力と熱の下で熱硬化性樹脂と組み合わせて使用します。この樹脂は強力な結合剤として機能し、衝撃、激しい振動、または突然の停止時の欠けや亀裂に耐えるのに必要な機械的強度を大幅に高めます。この高い強度により、ブラシは耐用年数を通じて完全性を維持できます。グラファイト粒子の固有の低い電気抵抗率は、急速加速サイクル中に発生する高い転流熱を効率的に管理します。樹脂自体の選択は温度安定性を考慮して最適化されており、バインダーの劣化や長期使用中のブラシの早期軟化や過剰な粉塵の発生を防ぎます。
グラインダーおよび大電流用の金属グラファイト: 高出力のアングルグラインダーと切削工具には、最大の電流伝達能力と優れた熱放散が必要です。これらの用途には、銅または銅-錫マトリックスを特徴とする金属グラファイト グレードが不可欠です。金属含有により導電性が大幅に向上します。エンジニアリング上の主要な課題は、この金属の導電性と、低摩擦および摩耗の必要性とのバランスを巧みにとることです。得られた材料は、低温始動時に安定した緑青層を迅速に形成する低摩擦コンポーネントです。サージが発生しやすい重要な環境では、微粒子銀粉末の添加などの微量元素ドーピングを利用して、熱伝導性と、起動時または厳しい機械的歪み下で発生する大電流サージ時の接触溶接に対する耐性をさらに強化します。この銀の含有量は、高い導電性だけでなく、接触界面での効果的なアーク抑制にとっても重要であり、重負荷移行時の火花による浸食効果を最小限に抑えます。金属粉末自体は、グラファイトマトリックス内での分散を確実にし、早期の酸化を防ぐために、混合する前に特別なコーティングプロセスを受けることが多く、それによってブラシの体積全体にわたって一貫した電気的特性が保証されます。
緑青の形成と汚染の管理: 電動工具の動作環境は本質的に粉塵が多く、コンクリート、木材、金属の破片などの微粒子で汚染されています。ブラシの素材には、微妙な「自己洗浄」機能が備わっていなければなりません。調整された組成により、整流子の表面上に薄い保護緑青層または整流膜の迅速かつ制御された形成が促進されます。この安定したフィルムは機械的および電気的バリアとして機能し、研磨粉塵の粒子が埋め込まれて破壊的な摩耗を開始するのを防ぎます。そうしないと、モーター整流子の急速な「孔食」や「溝形成」が発生します。初期の膜形成を促進するために、ブラシの接触面にプレコンディショニングまたは慣らし処理が適用されることがあります。これにより、ツールの最初の使用から最適なパフォーマンスが確保されます。
振動と音響の減衰: ブラシと整流子の間の機械的相互作用は、動作ノイズと高周波振動の大きな原因となります。固有の粘弾性と減衰特性を考慮して、特殊なグラファイト グレードが選択されています。これらの素材は、接触中に生成される運動エネルギーの一部を吸収し、音響放射を低減し、全体的なユーザー エクスペリエンスを向上させます。これは、製品の設計における微妙だが重要な要素です。 オリジナルのボッシュツールカーボンブラシ。 最終的なカーボンブロックの密度と気孔率は、電流密度能力を犠牲にすることなくこの減衰効果を最大化するように正確に調整されています。
自動停止や高精度ピグテール構造などの機械設計機能は、電動工具の安全性と信頼性をどのように保証しますか?
電動工具分野では、工具の安全性、オペレータの保護、一貫した稼働稼働時間は交渉の余地のない要件です。カーボン ブラシの機械的完全性と組み立て精度、特に統合された安全機構が最も重要です。この厳格な基準には、企業からの揺るぎない一貫性が求められます。 中国BOSCHメーカー用カーボンブラシ .
安全性を高める機械設計:
ブラシ アセンブリの物理的設計は、多くの場合、その化学組成と同じくらい複雑であり、重要な安全機能と機械的弾力性が組み込まれています。
統合された自動停止メカニズム: 多くのプロ用電動工具カーボン ブラシの特徴的で不可欠な安全機能は、自動停止機構です。これには通常、カーボン ブラシ ブロック内にしっかりと埋め込まれた小型の柔軟な金属センサーが含まれます。ブラシが事前に定義された重要な摩耗限界まで摩耗すると、金属タブは整流子または電機子の表面との接触を失います。この動作により電気回路が即座に切断され、モーターが停止します。この予防措置は非常に重要です。これにより、ブラシ ホルダーやスプリングの金属部品が、高速回転するモーター部品と接触することを防ぎます。接触すると、重大なスパーク、モーターの致命的な故障、および重大な安全上のリスクが発生します。このトリガーポイントの精度は、ブラシの最終組み立てプロセス中にミクロンレベルの寸法制御によって維持されます。金属センサーの材料は多くの場合、耐疲労性と安定した電気的特性を考慮して選ばれた特殊な合金であり、カーボン材料が消費される前に早期に故障することがありません。
ピグテールの弾力性と低抵抗溶接: フレキシブルな銅シャント、またはピグテール接続は、おそらくアセンブリの中で最も熱的および機械的ストレスを受ける部分です。一定の屈曲、機械的振動、急速な熱サイクルに故障することなく耐える必要があります。したがって、ピグテールとカーボンブロックの間の接続方法は非常に重要です。高品質のメーカーは、超音波溶接や高温誘導ろう付けなどの特殊な技術を利用して、事実上ゼロ抵抗の接合を実現します。これにより、高振動や急速な加熱/冷却サイクル下でも接続が破損しにくくなり、信頼性の高い導電性が維持されます。ピグテールの絶縁品質、ゲージ、正確な長さは、特定のツールハウジングの形状に完全に適合し、障害、よじれ、または早期疲労なしにブラシの移動範囲の全範囲に対応する必要があります。
寸法公差とケーシングの適合性: 最適なパフォーマンスを得るには、ブラシが自由にスライドしながらブラシ ホルダー内に正確にフィットし、継続的かつ一定の接触圧力を維持する必要があります。ブラシ本体のサイズの公差は細心の注意を払って管理されており、多くの場合 50 マイクロメートル未満に保たれます。この極端なレベルの精度は、電動工具におけるブラシの故障、異常なスパーク、および整流子の損傷の最も一般的な機械的原因である「固着」を防ぐために必要です。面の平行度や走行面の平坦度などのブラシの形状は、組み立て前に高度なデジタルおよび機械測定システムを使用して検証する必要があります。定荷重スプリングの材料は、一貫した圧力を適用するためだけでなく、高い疲労限界のためにも選択されます。ブラシの全耐用年数に相当する数千回の動作サイクル後も、意図したフォースカーブを維持することを保証するために、加速サイクルテストを受けています。メーカーは多くの場合、ブラシの磨耗のミリメートルごとに加えられる正確な圧力を指定する詳細な力-変位曲線を提供し、自動停止トリガーポイントに至るまで安定した整流性能を顧客に保証します。
製造の一貫性と品質保証:
専門家の能力 電動工具カーボンブラシ工場 要求の厳しいOEM市場向けに、完全に一貫したブラシを何千本も生産することは、産業サプライチェーンの基礎です。この一貫性は、統合された品質管理と専門的な大量生産能力に依存しています。
この専門分野の大手メーカー、 江蘇海嶺炭素製品有限公司 は、「運営の誠実さ、品質第一」と「ブランド構築、独立した革新」の哲学を厳格に遵守しています。このメーカーは、製品のパフォーマンスを保証するために、高度な生産技術と高度な ERP システムを含む統合品質管理システムを活用しています。この高度な ERP システムを実稼働環境で利用することで、バッチの一貫性を厳密にリアルタイムで管理できます。このデジタル プラットフォームは、正確な原料混合比の検証からバッチごとの正確な焼結温度曲線の文書化に至るまで、エンドツーエンドのトレーサビリティを保証します。この技術的保護手段は、信頼性の高い製品を大規模に生産し、大規模なツール ラインアップ全体でコンポーネントの均一性を維持するために重要です。一貫した品質を重視するこの体系的な取り組みにより、モーター ブランドと提携しながら大量生産を達成することができました。技術的パフォーマンスを強化するための継続的な努力により、電動工具カーボンブラシを含む同社の製品は世界市場で高い競争力を維持することができます。
パフォーマンスの検証と予測テスト:
長期にわたる耐久性の約束は、プロの電動工具の過酷な使用条件をシミュレートする定義された一連のテストを通じて検証されています。
熱衝撃試験: このテストは、断続的な工具使用による急速な加熱と冷却のサイクルをシミュレートします。ブラシは、周囲温度からピーク電流下での最大定格動作温度まで繰り返し循環されます。これにより、材料の結合とピグテール接続の安定性が検証され、ブラシ材料に長期にわたる耐久性を損なう微小な亀裂や軟化が発生しないことが保証されます。
負荷時の整流品質: ブラシは、モーターシミュレーターで高い始動トルクとピーク動作速度の両方でテストされます。高速ビデオ分析と電気監視装置を使用して、過渡負荷イベント中のスパークとアークの程度を厳密に評価します。高い整流品質は、電気ノイズの低減、モーターの早期損傷の防止、スムーズな動作の確保に直接関係します。電動工具のブラシのテストでは、特定の工具の動作電流曲線を正確に再現できる専用の高速動的テストベンチが必要になることがよくあります。たとえば、丸鋸が切断を開始したときやロータリーハンマーが衝撃モードになったときの電流スパイクをシミュレートします。これらの特殊なダイノ リグを使用すると、エンジニアは瞬間的な電圧降下と電流波形を測定でき、正確なパフォーマンス調整のための整流品質に関する非常に詳細なデータが得られます。
加速された摩耗モデリング: 耐久性の予測は、高い電流とスプリング圧力の下でブラシを動作させ、数千時間の動作時間を制御可能な短いテスト期間に凝縮することによって達成されます。このデータは、ブラシのサービス間隔を正確に予測する予測モデルの開発に使用され、エンドユーザーとメンテナンス チームが部品の在庫と交換スケジュールを効率的に計画できるようにします。ブラシ自体以外にも、最終的なブラシ アセンブリは実際のツール ハウジング内で完全な互換性テストを受け、適切なスプリング シート、振動共鳴、限られた空間内の熱プロファイルなどの要素を検証することがよくあります。このステップにより、ブラシが材料規格だけでなく、実際の動作条件下での機能統合要件も満たしていることが保証されます。
複雑な材料の配合と精密な機械組立ての専門知識と、自動停止などの安全性が重要な機能への重点を組み合わせることで、BOSCH サプライヤー向けのこれらの特殊なグラインダー カーボン ブラシが、世界の電動工具業界の厳しい信頼性基準を満たすコンポーネントを確実に提供できるようになります。
